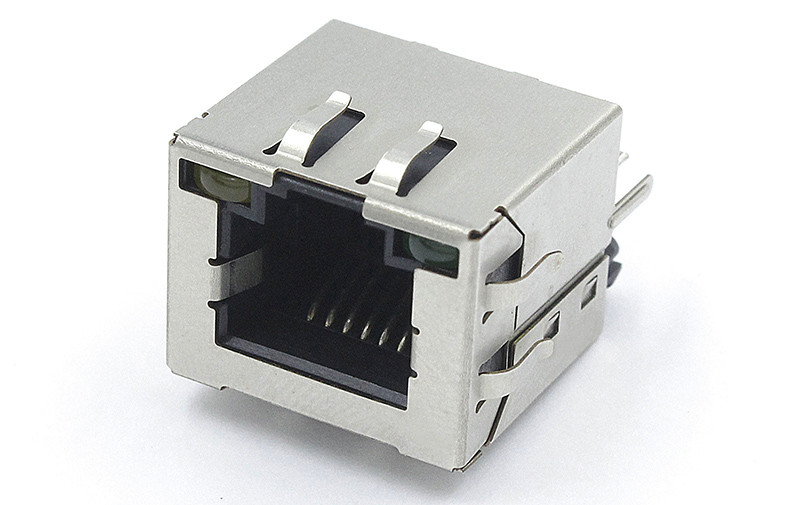

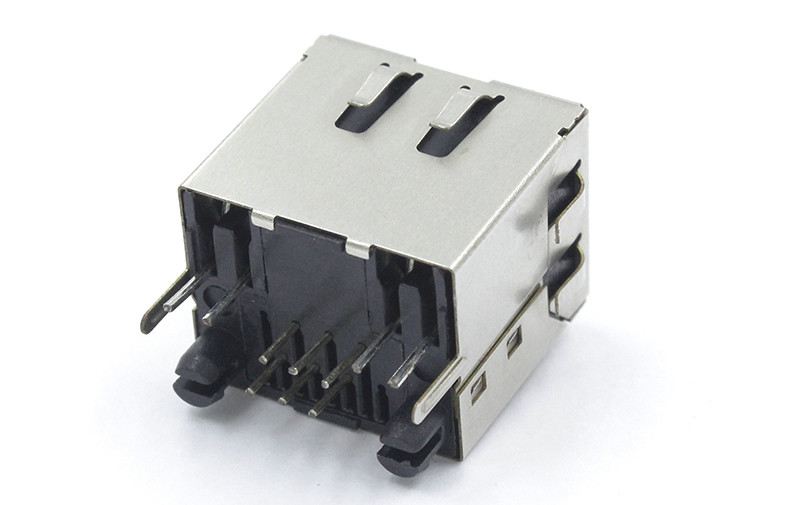

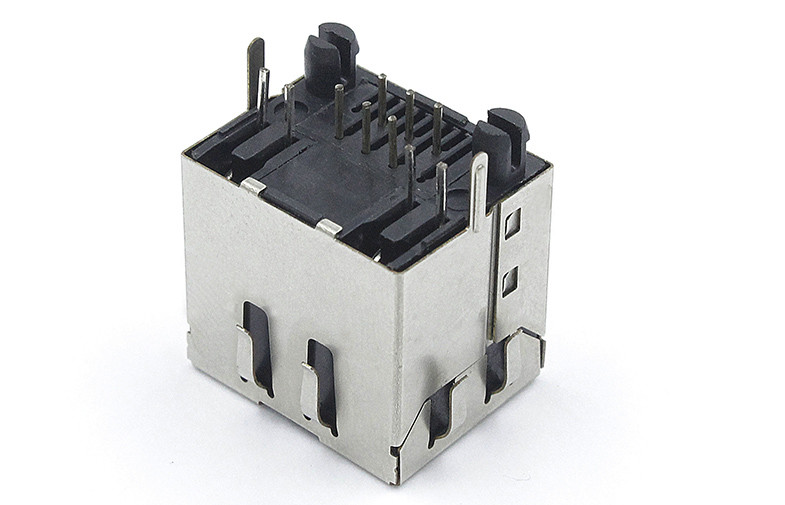

แจ็ค PCB RJ11 แบบพอร์ตเดี่ยว 6 พิน 6 หน้าสัมผัสไฟ LED EMI ของ Shiled TM-52T6611ET2L1

รายละเอียดสินค้า

         พอร์ตเดี่ยว 6 พิน 6 ขั้วต่อ RJ11 แจ็คพร้อมตัวป้องกัน EMI และไฟ LED TM-52T6611ET2L1

วัสดุ:

ที่อยู่อาศัย: PBT, UL94V-0 (RoHS)
เม็ดมีด: PBT, UL94V-0 (RoHS)
ติดต่อเสร็จสิ้น: φ0.46 มม. ฟอสเฟอร์บรอนซ์ชุบทอง Fu” (อุปกรณ์เสริม) เหนือนิกเกิล
Shielding Shell: ด้วย
เพื่อนร่วมวัสดุทั้งหมดที่มีปลั๊กโมดูลาตที่สอดคล้องกับ FCC ตอนที่ 68 ส่วนย่อย F.

โครงสร้างผลิตภัณฑ์:

แจ็คโมดูลาร์ RJ11
1 x 1 พอร์ต / พอร์ตเดียว / หนึ่งพอร์ต
ความยาวตัวเชื่อมต่อ: 15.8 mm
ความกว้างของขั้วต่อ: 16.6 mm
ความสูงของตัวเชื่อมต่อ: 13.3 mm
ความยาวของขาบัดกรี: 3.1 mm
6P6C ( 6 ตำแหน่ง 6 คอนแทค )
การวางแนว 180 องศา
หากไม่มี LED ให้แจ้งสถานะการเชื่อมต่อ
ด้วย Shield สามารถปรับแต่งได้ตามต้องการ

RJ11 ไม่มีหม้อแปลง (TM-52T6611ET2L1) แอตทริบิวต์:

ขั้วต่อ RJ45 ตัวเมีย (TM-52T6611ET2L1) การวาดทางเทคนิค:
